產品介紹

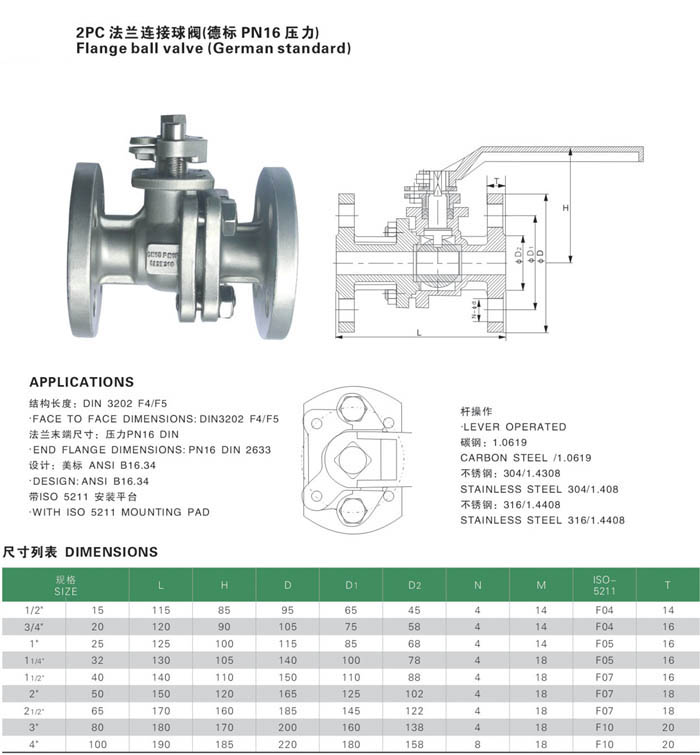

2pc法蘭連接球閥（德標PN16壓力）

2pc法蘭連接球閥（德標PN16壓力）：

【球閥特點】：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

德標法蘭球閥概述：
德標球閥適用介質 石油化工，水，氣壓力范圍 1.6-40（Mpa）適用溫度 100-400（℃）主體材料不銹鋼，碳鋼工作介質：適用于水、煤氣、油品、氨等腐蝕性等介質 全通徑流量對焊端按ANSI16。

德標標準號	公稱壓力PN	公稱通徑DN	d1		D	b	k	h1	d3	S	h2	d4	f	螺栓數	d2	d5	d6	d7	e	法蘭重量公斤
德標標準號	公稱壓力PN	公稱通徑DN	系列1	系列2	D	b	k	h1	d3	S	h2	d4	f	螺栓數	d2	d5	d6	d7	e	法蘭重量公斤
DIN 2632	10 bar	200 250 300 350 400 500 600 700	219.1 273.0 323.9 355.6 406.4 508.0 610.0 711.0	219.0 273.0 325.0 351.0 402.0 500.0 609.6 720.0	340 395 445 505 565 670 780 895	24 26 26 26 26 28 28 30	295 350 400 460 515 620 725 840	62 68 68 68 72 75 80 80	235 292 344 385 440 542 642 745	5.9 6.3 7.1 7.1 7.1 7.1 7.1 8	16 16 16 16 16 16 18 18	268 320 370 430 482 585 685 800	3 3 4 4 4 4 5 5	8 12 12 16 16 20 20 24	22 22 22 22 26 26 30 30	220 274 325 368 420 520 620 720	272 327 377 437 488 593 694 809	- - - - - - - -	2 2 2 2 2 2 2 2	11.3 14.7 17.4 23.6 28.6 38.1 44.6 62.4
DIN 2633	16 bar	20 25 32 40 50 65 80 100 125 150 200 250 300 350 400	26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 168.3 219.1 273.0 323.9 355.6 406.4	28.0 34.0 42.0 48.0 60.0 76.0 89.0 114.0 140.0 168.0 219.0 273.0 325.0 351.0 402.0	105 115 140 150 165 185 200 220 250 285 340 405 460 520 580	16 16 16 16 18 18 20 20 22 22 24 26 28 30 32	75 85 100 110 125 145 160 180 210 240 295 355 410 470 525	38 38 40 42 45 45 50 52 55 55 62 70 78 82 85	40 45 56 64 75 90 105 131 156 184 235 292 344 390 445	2.3 2.6 2.6 2.6 2.9 2.9 3.2 3.6 4 4.5 5.9 6.3 7.1 8 8	6 6 6 7 8 10 10 12 12 12 16 16 16 16 16	58 68 78 88 102 122 138 158 188 212 268 320 378 438 490	2 2 2 3 3 3 3 3 3 3 3 3 4 4 4	4 4 4 4 4 4 8 8 8 8 12 12 12 16 16	14 14 18 18 18 18 18 18 18 22 22 26 26 26 30	28 35 43 49 61 77 90 115 141 169 220 274 325 368 420	60 70 81 91 106 126 141 161 191 217 272 328 383 443 494	- - - - - - - - - - - - - - -	2 2 2 2 2 2 2 2 2 2 2 2 2 2 2	0.95 1.14 1.69 1.86 2.53 3.06 3.70 4.62 6.30 7.75 11.0 15.6 22.0 31.2 39.3
DIN 2635	40 bar	20 25 32 40 50 65 80	26.9 3.7 42.4 48.3 60.3 76.1 88.9	28.0 34.0 42.0 48.0 60.0 76.0 89.0	105 115 140 150 165 185 200	18 18 18 18 20 22 24	75 85 100 110 125 145 160	40 40 42 45 48 52 58	40 46 56 64 75 90 105	2.3 2.6 2.6 2.6 2.9 2.9 3.2	6 6 6 7 8 10 12	58 68 78 88 102 122 138	2 2 2 3 3 3 3	4 4 4 4 4 8 8	14 14 18 18 18 18 18	28 35 43 49 61 77 90	60 70 81 91 106 126 141	- - - - - - -	2 2 2 2 2 2 2	1.06 1.29 1.88 2.33 2.82 3.74 4.75
