韓鋼閥門：首頁 - 三通球閥系列

三通不銹鋼球閥

型號：
規格：
材料：
品牌：韓鋼閥門

獲取報價

資料下載

在線服務需求提交

歡迎在線提交服務需求。您還可以通過在線咨詢，電子郵件和電話與我們聯系，我們的客戶服務團隊將進一步為您提供優質服務。

產品介紹

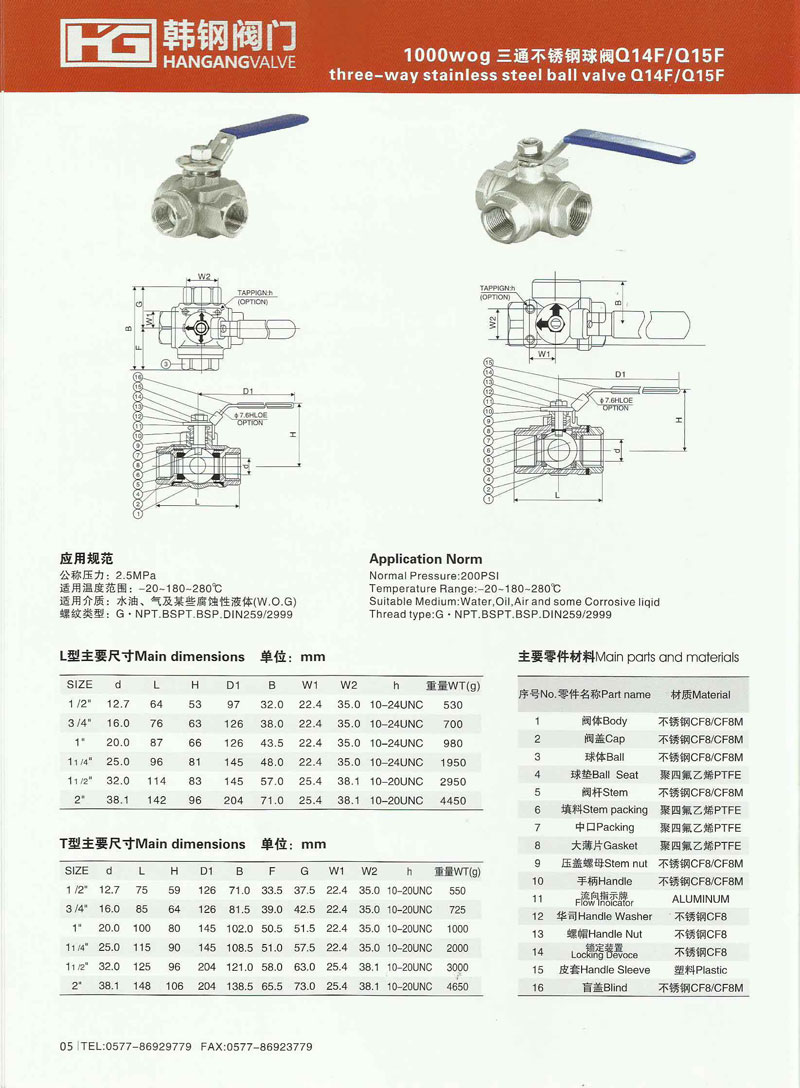

三通不銹鋼球閥

產品名稱：三通不銹鋼球閥產品特點：應用規范公稱壓力：2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）螺紋類型：G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不銹鋼球閥,三通球閥,不銹鋼球閥。

主要零件材料：

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

三通不銹鋼球閥L型主要尺寸、單位mm：

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

三通不銹鋼球閥T型主要尺寸、單位mm：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650
